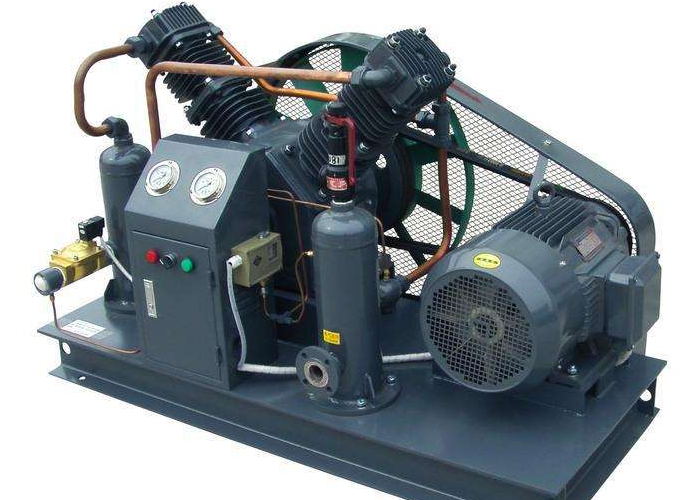

天然氣壓縮機的原理與結構
文章來源：國夏壓縮機廠 更新時間：2019-07-09 15:53
天然氣壓縮機在運轉時，電動機帶動曲軸進行旋轉運動，通過連桿使活塞作往復運動。曲軸旋轉一周，活塞往復運動進行一次，氣缸內相繼實現吸氣、壓縮、排氣的過程，這樣是完成一個工作循環。
一、工作原理
天然氣壓縮機的主要特征是不需要填充氣缸中的油以獲得清潔的壓縮氣體。當軟啟動裝置接通時，電動機進入正常運行狀態，壓縮機曲軸由聯軸器驅動，活塞和十字頭用于使活塞在氣缸中往復運動。
當活塞開始從內死點移動時，氣缸中活塞的外側處于低壓狀態，并且氣體通過進氣閥進入氣缸。當活塞從內死點移動到外死點時，進氣閥關閉，氣缸內的氣體壓縮增加壓力。當壓力超過排氣閥的外部空氣壓力時，排氣閥打開并開始排出壓縮氣體。
當活塞到達外死點時，排氣完成，并完成工作循環。當活塞重復往復運動時，壓縮氣體連續排出。這臺機器是雙作用型?；钊膬炔亢屯獠客瑫r工作。外部進氣口，內側是壓縮和排氣，外側壓縮和排氣，內側是進氣口。
當活塞開始從內死點移動時，氣缸中活塞的外側處于低壓狀態，并且氣體通過進氣閥進入氣缸。當活塞從內死點移動到外死點時，進氣閥關閉，氣缸內的氣體壓縮增加壓力。當壓力超過排氣閥的外部空氣壓力時，排氣閥打開并開始排出壓縮氣體。
當活塞到達外死點時，排氣完成，并完成工作循環。當活塞重復往復運動時，壓縮氣體連續排出。這臺機器是雙作用型?；钊膬炔亢屯獠客瑫r工作。外部進氣口，內側是壓縮和排氣，外側壓縮和排氣，內側是進氣口。
二、機器密封措施
該機器是指使用雙規密封中間體的API標準，該機器的字母旨在使用由填充的Teflon扁平密封環組成的密封腔室節流密封。考慮到壓縮介質是極易燃和易爆的氣體，它應該在密封室的中間是空心的。
使用者可以考慮引入壓力為0.35至0.5MPa的氮氣進行壓力密封，從而提高密封效果并延長填充組件。經營周期。在一段時間的操作之后，扁平密封部分的流動密封的效果將相對降低。
當前四組密封室之間引入的氮氣不能與腹瀉介質平衡時，充氮密封將失去其實際意義，用戶現在可以直接將泄漏的介質泄漏到壓縮機入口，這種方法可以直接用于收集信件的泄漏。
使用者可以考慮引入壓力為0.35至0.5MPa的氮氣進行壓力密封，從而提高密封效果并延長填充組件。經營周期。在一段時間的操作之后，扁平密封部分的流動密封的效果將相對降低。
當前四組密封室之間引入的氮氣不能與腹瀉介質平衡時，充氮密封將失去其實際意義，用戶現在可以直接將泄漏的介質泄漏到壓縮機入口，這種方法可以直接用于收集信件的泄漏。
三、壓縮機自動閥
這種類型的壓縮機旨在使用由聚醚醚酮或填充尼龍非金屬閥制成的防腐閥片。閥門型彈性模量小，抗沖擊性強;硬度小，閥座易磨損，密封性能好;減少噪音，降低功耗;本實用新型特別適用于擔心閥板火花的壓縮氣體。
四、壓縮機入口流量調節
為了使CBM壓縮機安全，節能，穩定運行，考慮到機器設計中壓縮介質的特殊性，我公司采用進口流量的線性調整。
五、輔助設計
該設備是裝甲的。該裝置安裝在公共底座上，帶有一整套地腳螺栓，螺母和墊圈。每級一個排氣安全閥。燃氣管道系統包括前部相應法蘭和后冷卻器出口供氣法蘭之間的所有管道和閥門，配件，法蘭，螺栓，螺母，墊圈等。
